Cómo leer distorsión en señales con el osciloscopio
El osciloscopio es una de las herramientas más poderosas en electrónica para analizar señales eléctricas en el dominio del tiempo. Una de sus aplicaciones más importantes es la detección y análisis de distorsión en señales, permitiendo identificar anomalías que afectan el desempeño de circuitos analógicos, digitales, sistemas de potencia, audio, telecomunicaciones y electrónica embebida.
¿Qué es la distorsión en una señal?
La distorsión es cualquier alteración no deseada en la forma original de una señal eléctrica. Ocurre cuando la señal medida no conserva sus características ideales de amplitud, frecuencia, forma de onda, fase o linealidad.
Ejemplo:
Una onda senoidal ideal debe verse suave y uniforme.
Si presenta picos deformados, recortes, ruido o irregularidades, existe distorsión.
En términos técnicos:
Distorsión = Diferencia entre la señal ideal esperada y la señal real medida.

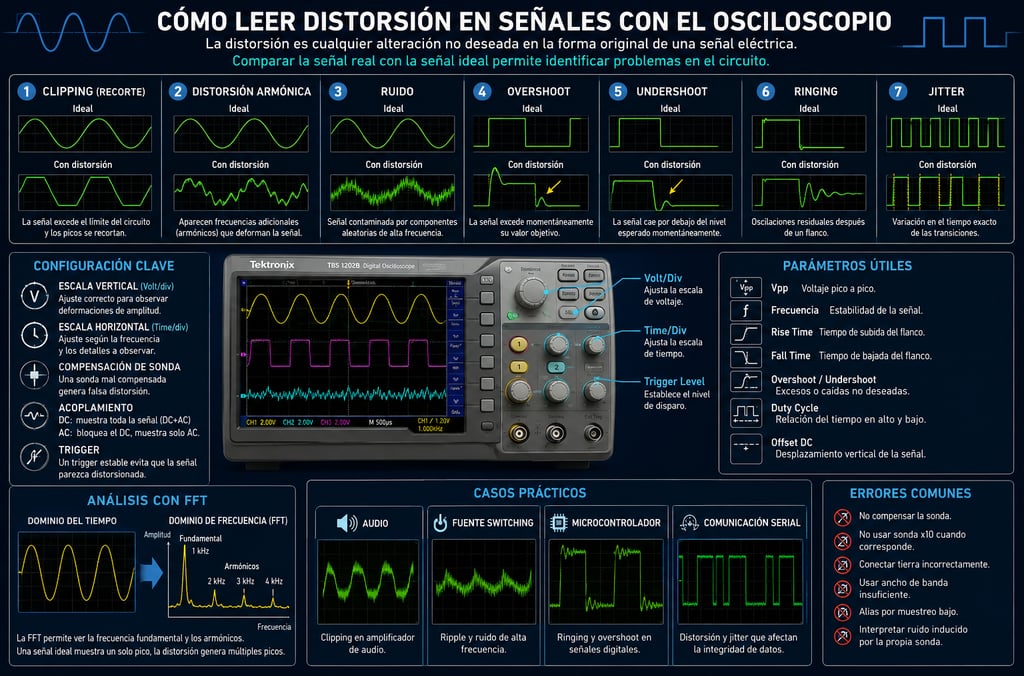

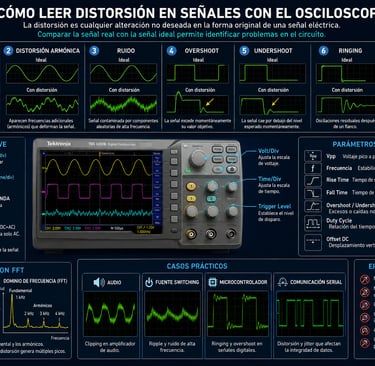

Tipos de distorsión observables en el osciloscopio
1. Distorsión por clipping (recorte)
Es una de las más comunes.
Sucede cuando un amplificador, fuente o circuito intenta entregar una amplitud mayor a su capacidad operativa.
Visualmente se observa:
Parte superior recortada
Parte inferior recortada
Señal "aplanada"
2. Distorsión armónica
Ocurre cuando aparecen frecuencias adicionales múltiplos de la frecuencia fundamental.
Ejemplo:
Si la señal original es:
1000 Hz
Pueden aparecer:
2000 Hz
3000 Hz
4000 Hz
Esto modifica la forma de onda.
3. Distorsión por ruido
Es la contaminación de la señal con componentes aleatorias.
Visualmente: La señal se ve "peluda" o con vibraciones rápidas.
4. Distorsión de overshoot
Ocurre cuando la señal excede momentáneamente su valor objetivo.
Ejemplo: Una señal digital de 5V puede subir brevemente a 6V o 7V
5. Distorsión por undershoot
Es lo contrario al overshoot.
La señal cae por debajo del nivel esperado.
Ejemplo: 0V puede caer a -1V o -2V
Leer distorsión con un osciloscopio no consiste solo en observar una señal, sino en comparar comportamiento real vs comportamiento ideal.
El osciloscopio permite diagnosticar:
saturación
ruido
armónicos
jitter
ringing
overshoot
undershoot
fallas de integridad
En ingeniería electrónica, interpretar correctamente estas anomalías permite detectar problemas de diseño, componentes defectuosos, errores de alimentación, problemas de PCB y fallas de comunicación antes de que el sistema falle completamente.
